ONE TOP CONCRETE

콘크리트 제품

다양한 규격과 우수한 품질로 현장에 최적화된 콘크리트를 제공합니다.

다양한 규격과 우수한 품질로
현장에 최적화된 콘크리트를 제공합니다.

• 콘크리트제품

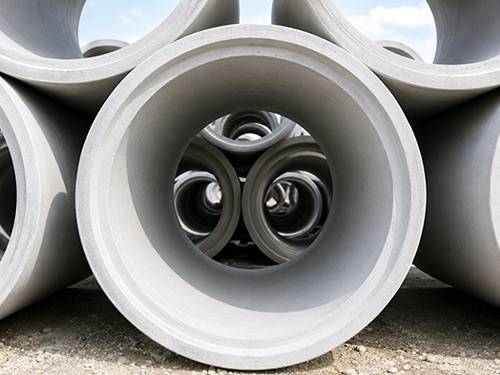

• 흄관/VR관

맨홀

가로등기초

PC암거

흄관/VR관

수로관

식생축조/보강토

흄관

유공흄관

접속흄관

VR관

흄관

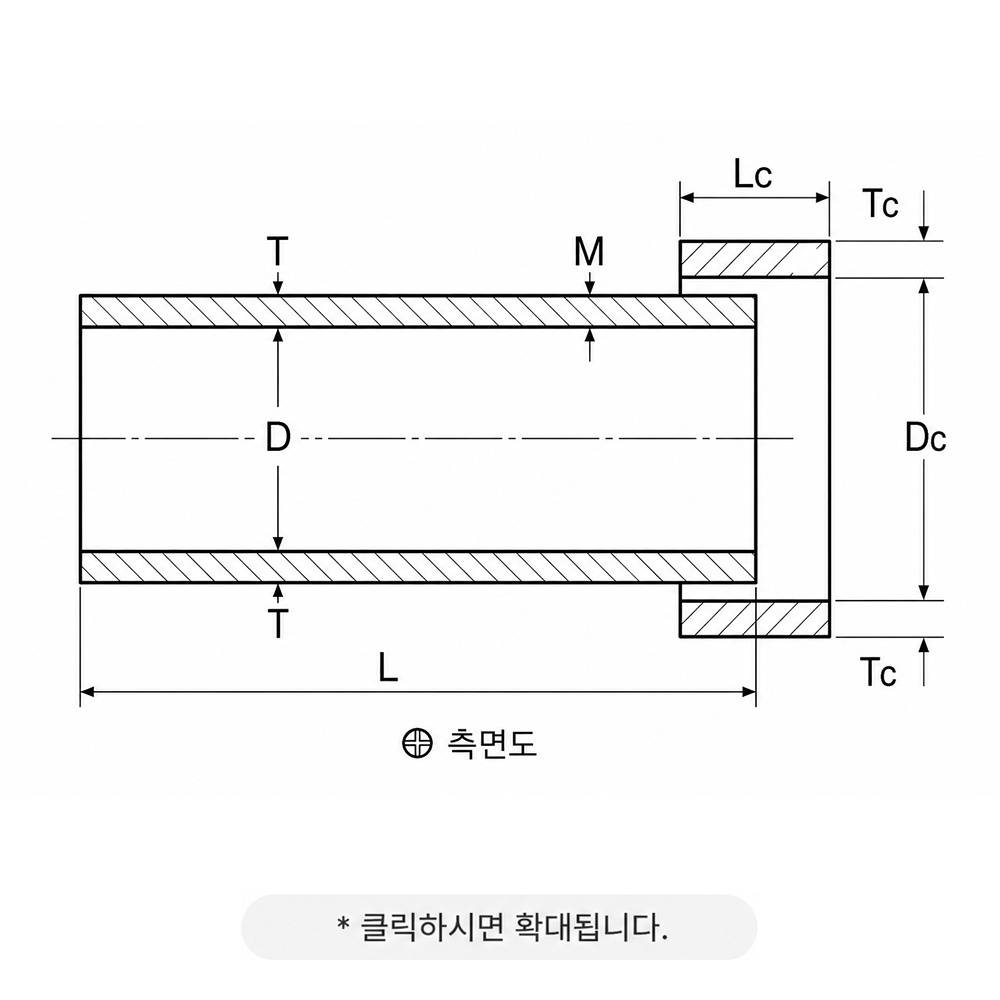

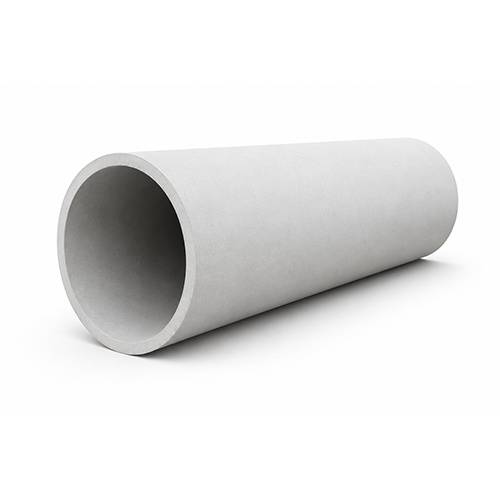

흄관A (KS F4403)

상세규격

호칭	관			칼라				참고중량(KG)
	안지름(D)	두께(T)	길이(L)	안지름(Dc)	두께(Tc)	람밍스페이스(M)	길이(Lc)	관	칼라	계
250	250	28	2500	300	31	12	150	152	14	166
300	300	30		390	33	15		194	17	211
350	350	32		444	35			239	20	259
400	400	35		500	38			298	24	322
450	450	38		556	42	15	2000	364	40	404
500	500	42		614	46			446	49	495
600	600	50		730	50			637	62	699
700	700	58		846	58			861	83	944
800	800	66		962	66			1120	110	1230
900	900	75		1080	75			1435	140	1575
1000	1000	82		1200	82	18	250	1744	200	1944
1100	1100	88		1312	88			2050	240	2290
1200	1200	95		1426	95			2419	290	2709
1350	1350	103		1592	103			2941	340	3281
1500	1500	112		1768	112	22		3526	410	3936

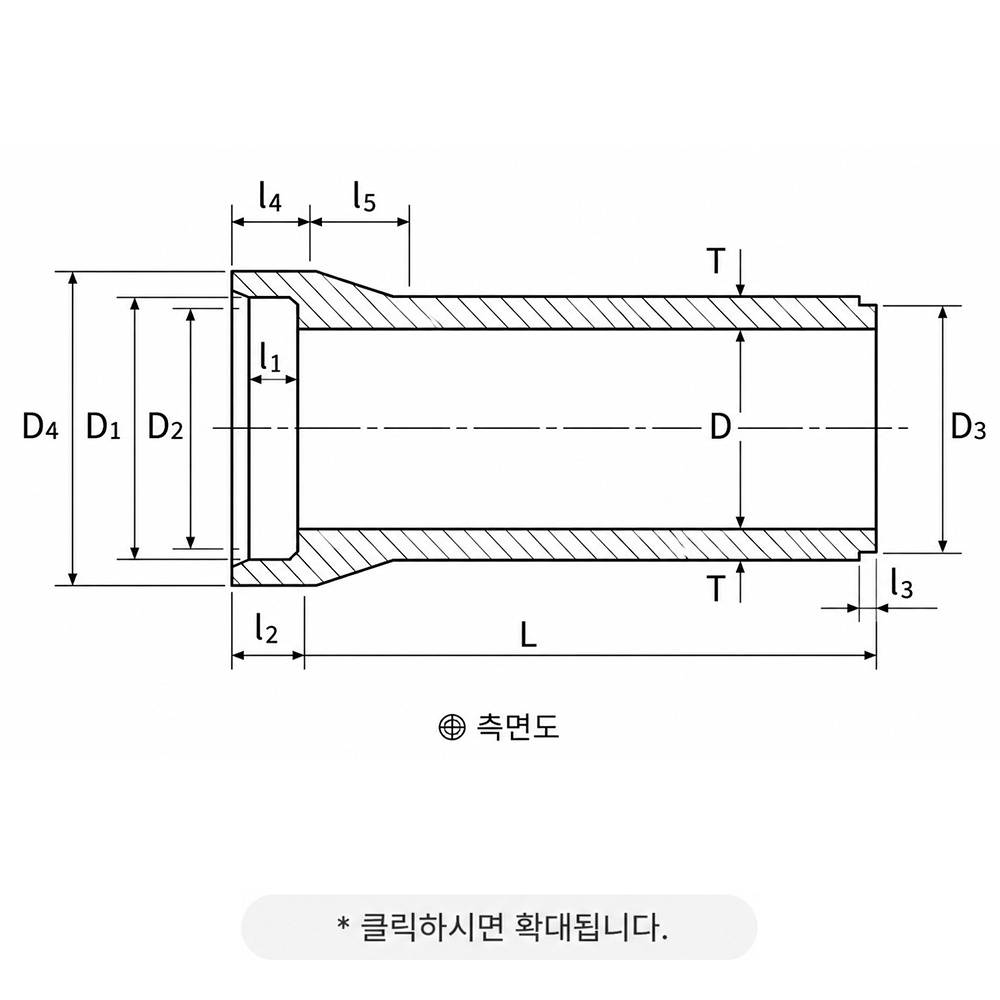

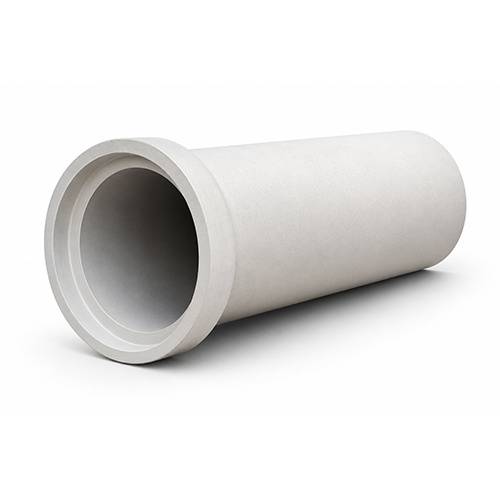

흄관B (KS F4403)

상세규격

호칭	안지름(D)	D1	D2	D3	D4	두께	L1	L2	L3	L4	L5	길이(L)	참고중량(KG)
250	250	314	310	298	370	28	65	90	32	120	60	2500	166
300	300	368	364	350	424	30			36				211
400	400	478	474	460	544	35	70	95		125	70		323
450	450	534	530	516	606	38					75		405
500	500	592	588	574	672	42				130	85		495
600	600	708	704	690	804	50	75	100		135	100		700
700	700	824	820	802	936	58		105	40	140	115		946
800	800	940	936	918	1068	66	80	110		150	130		1230
900	900	1058	1054	1036	1204	75	85	115		160	150		1573
1000	1000	1172	1168	1150	1332	82	96	120		165	165		1951
1100	1100	1286	1282	1260	1458	88	100	125	42	175	175		2298
1200	1200	1400	1396	1374	1586	95	104	130		175	175		2703
1350	1350	1566	1562	1540	1768	103	108	135		195	205		3286
1500	1500	1734	1730	1708	1951	112	112	140		205	225		3965

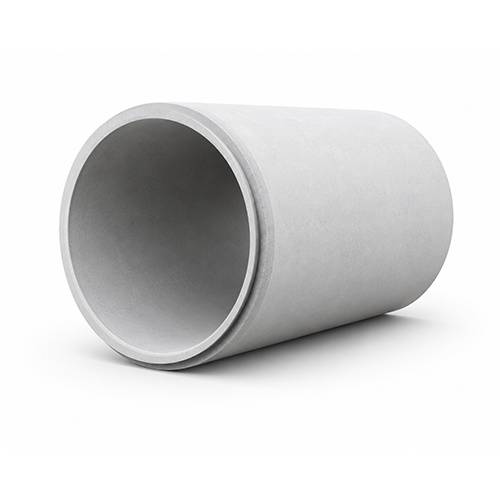

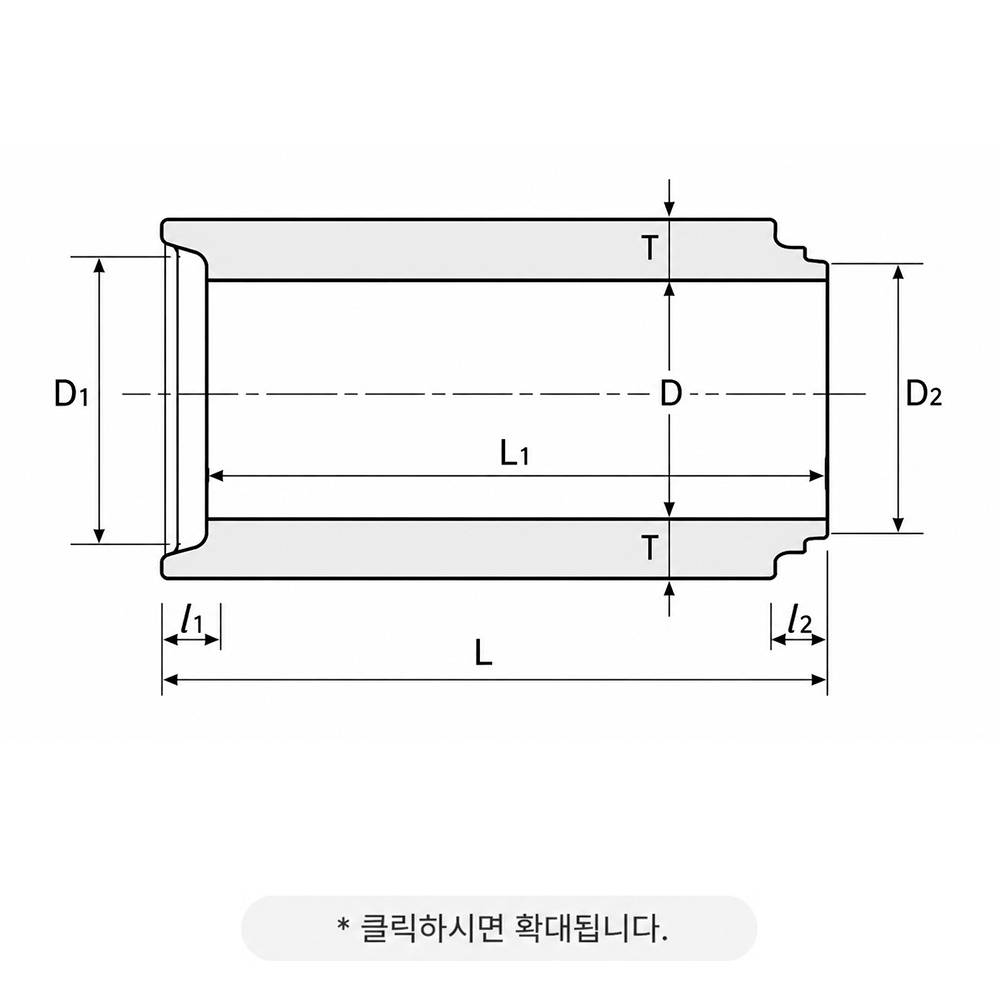

흄관C (KS F4403)

상세규격

호칭	안지름(D)	D1	D2	두께	ℓ₁	ℓ₂	ℓ₃	ℓ₄	유길이(L)	유효길이(L₁)
1500	1500	1604	1588	112	62	52	57	49	2500	2492
1650	1650	1760	1744	120
1800	1800	1914	1914	127

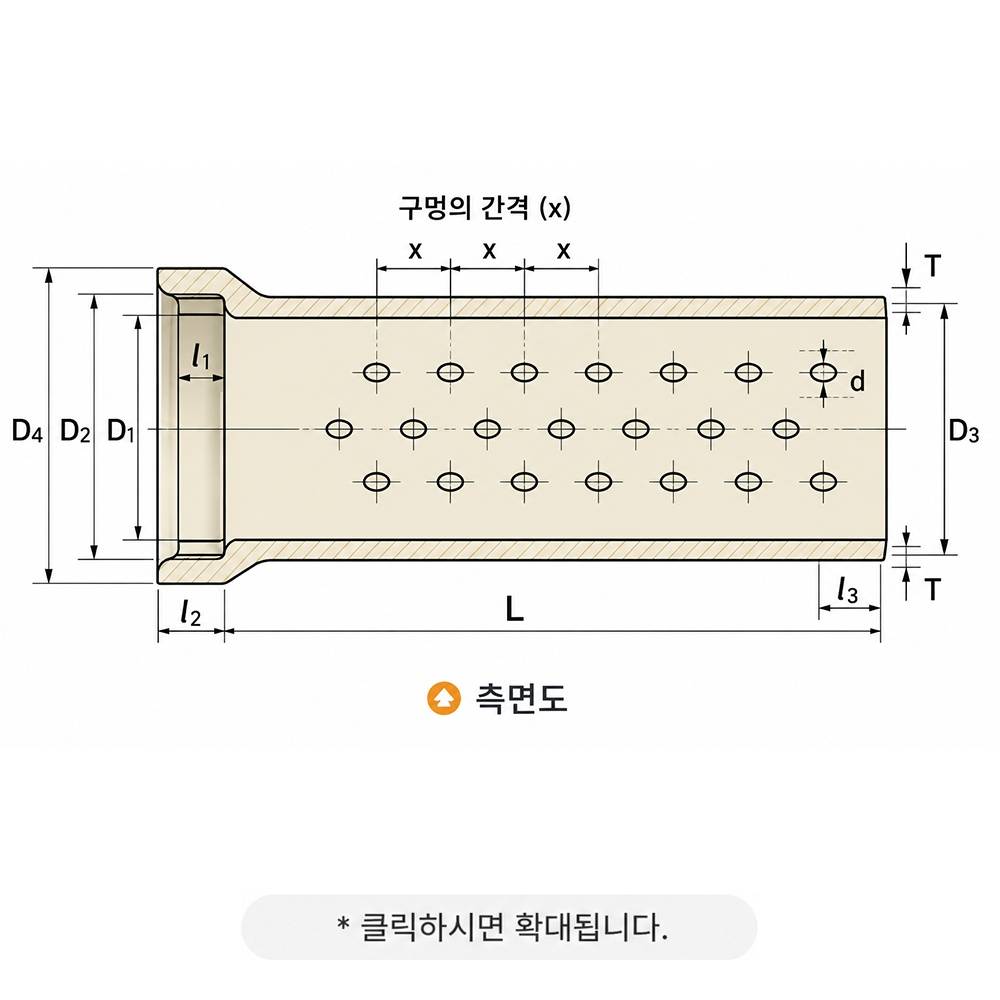

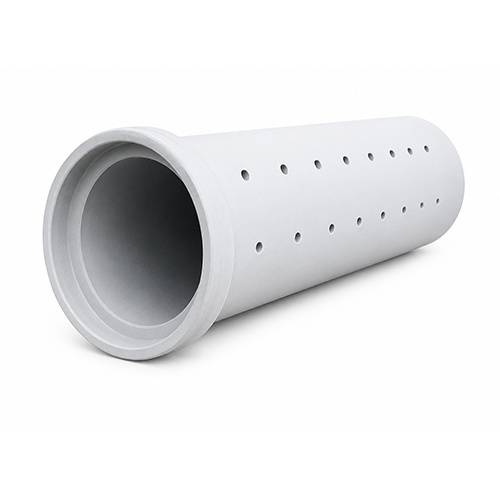

유공흄관

유공흄관

상세규격

호칭	안지름(D)	D1	D2	D3	D4	두께(T)	L2	L3	구멍지름	구멍수	1열의 구멍수	첫구멍까지의 거리	열의 수(N)	관몸전체의 참고집수면적(CM)
250	250	314	310	298	370	28	90	32	17	50	10	100	5	113
300	300	368	364	350	424	30		36	17	60	12	100	5	136
350	350	422	418	404	482	32			17	70	14	100	5	158
400	400	478	474	460	544	35	95		22	55	11	100	5	209
450	450	534	530	516	606	38			22	60	12	120	5	228
500	500	592	588	574	672	42			22	66	11	120	6	250
600	600	592	704	609	804	50	100		22	78	6~7	120	12	296
700	700	824	820	802	936	58	105	40	22	96	8	120	12	364
800	800	940	936	918	1068	66	110		22	108	9	120	12	410
900	900	1058	1054	1036	1204	75	115		22	120	10	120	12	456
1000	1000	1172	1168	1150	1332	82	120		30	72	6	150	12	508
1100	1100	1286	1282	1260	1458	88	125	42	30	78	6~7	150	12	551
1200	1200	1400	1396	1374	1586	95	130		30	84	7	150	12	593
1350	1350	1566	1562	1540	1768	103	135		35	108	9	150	12	1039
1500	1500	1734	1730	1708	1954	112	140		35	120	10	150	12	1154

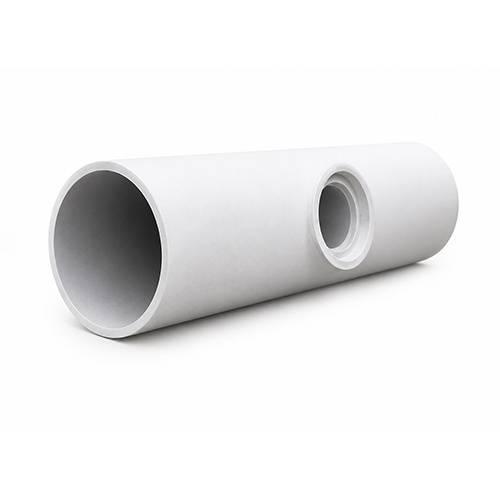

접속흄관

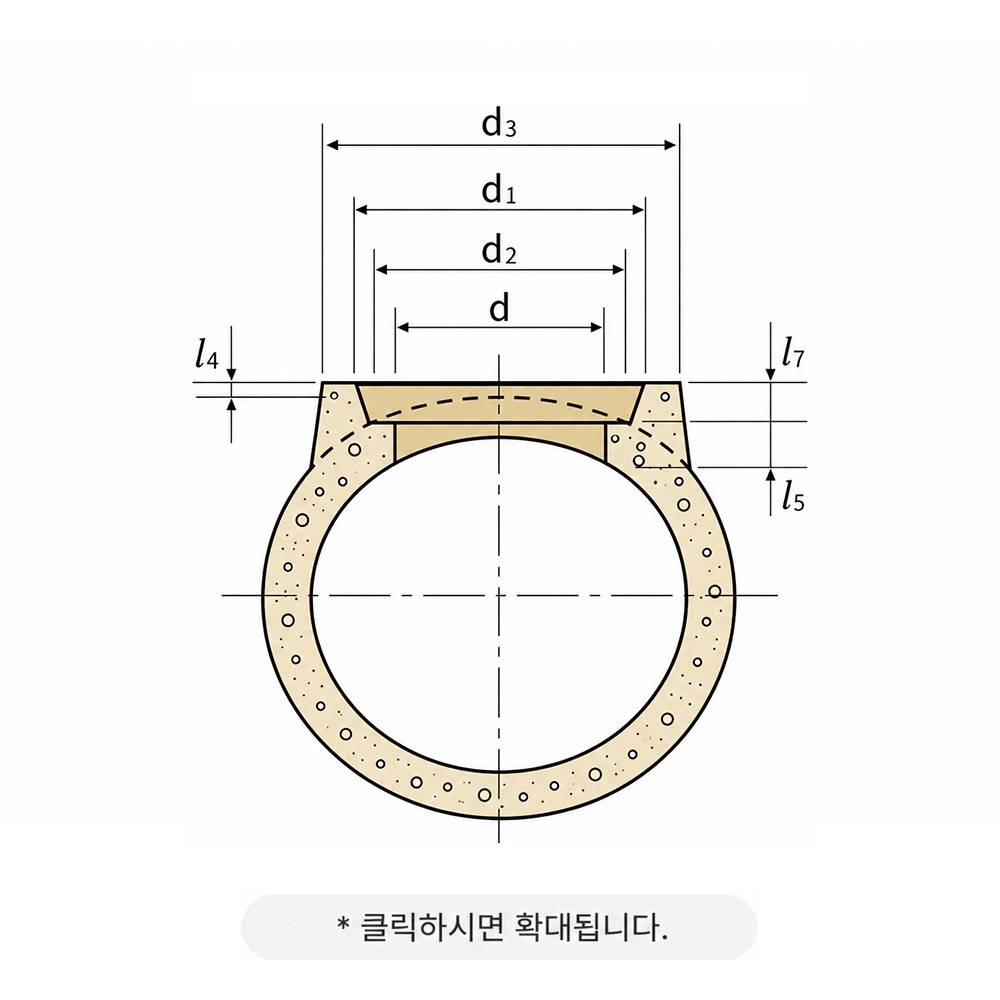

접속흄관(A형)

상세규격

몸체호칭	접속호칭	D	T	L	D	D1	D2	D3	L6
450	250 (300)	400	35	2500	250 (300)	310 (360)	320 (380)	440	55
450		450	38					440	55
500		500	42					440	75
600		600	50					430	90
700		700	58					430	90
800		800	66					430	90
900		900	75					440	90
1000		1000	82					440	90
1100		1100	88					450	90
1200		1200	95					450	90

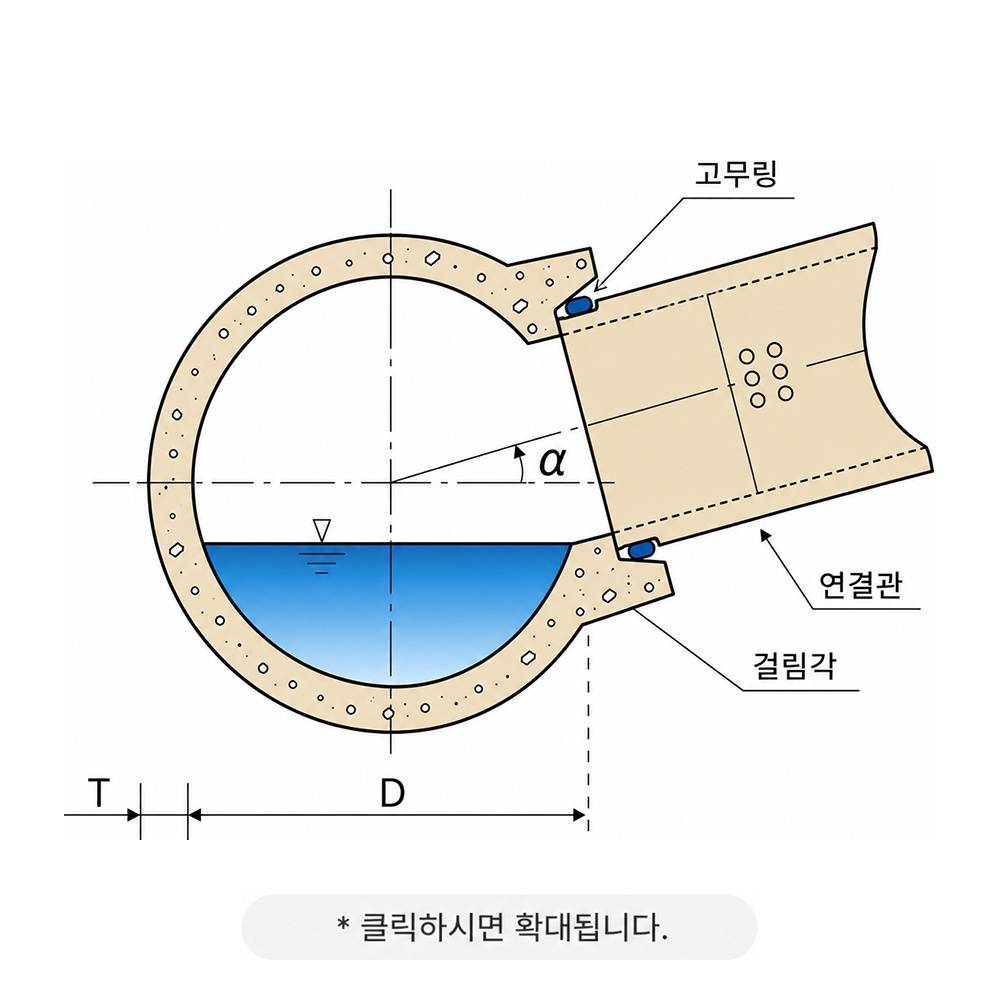

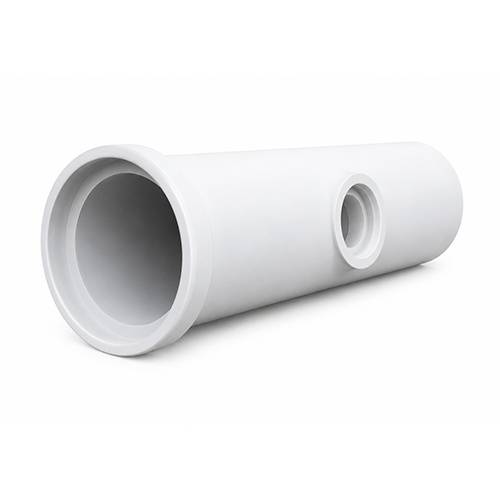

접속흄관(B형)

상세규격

몸체호칭	접속호칭	D1	D2	D3	D4	T	L1	L2	L3	L4	L5	L	D	D1	D2	D3	L6
400	250 (300)	78	474	460	544	35	70	95	36	125	70	2500	250 (300)	310 (360)	320 (380)	440	55
450		534	530	516	606	38	70	95	36	125	75					440	55
500		592	588	574	672	42	70	95	36	130	85					440	75
600		708	704	690	804	50	75	100	36	130	85					430	90
700		824	820	802	936	58	75	105	40	140	114					430	90
800		940	936	918	1068	66	80	110	640	150	130					430	90
900		1058	1054	1036	1204	75	85	115	40	160	150					440	90
1000		1172	1168	1150	1332	82	96	120	40	165	165					440	90
1100		1286	1282	1260	1458	88	100	125	42	175	175					450	90
1200		1400	1396	1374	1586	95	104	130	42	185	190					450	90

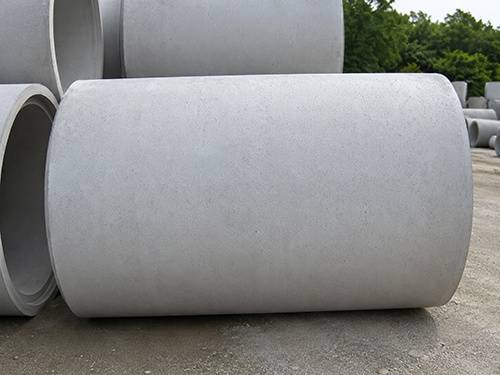

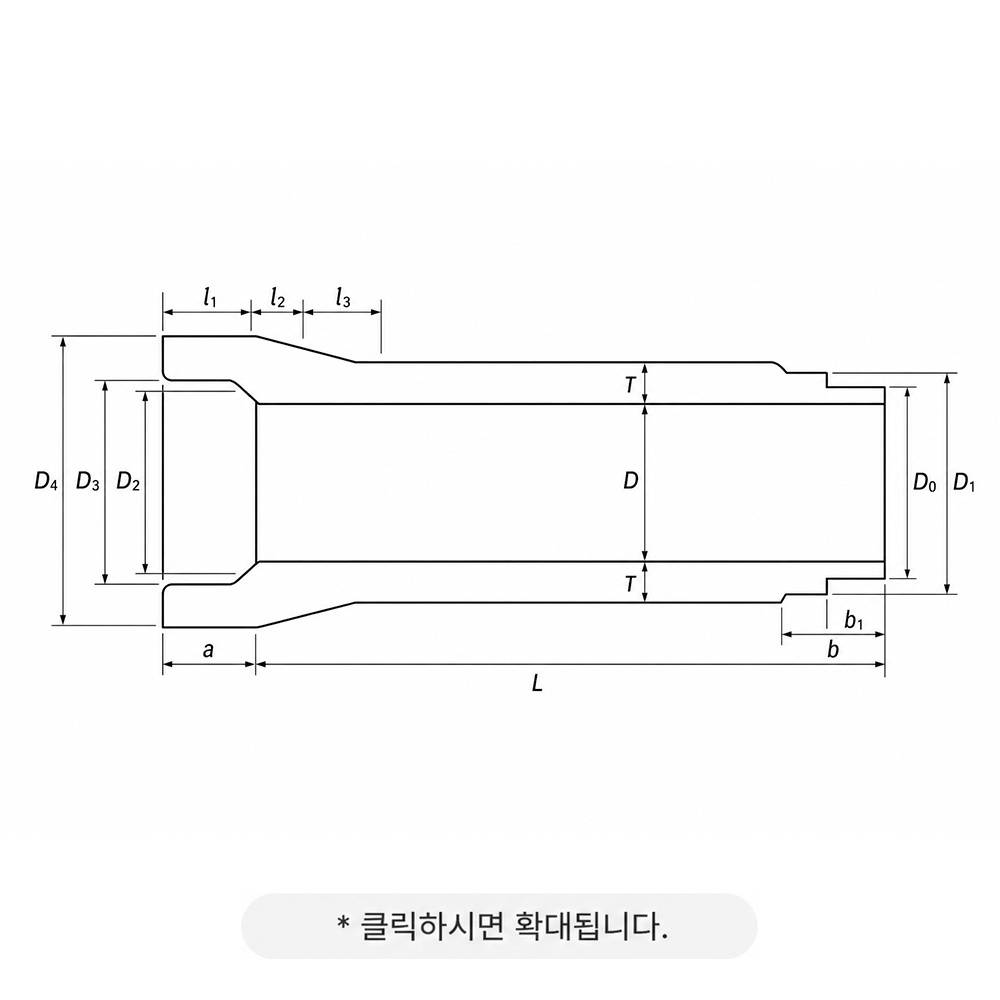

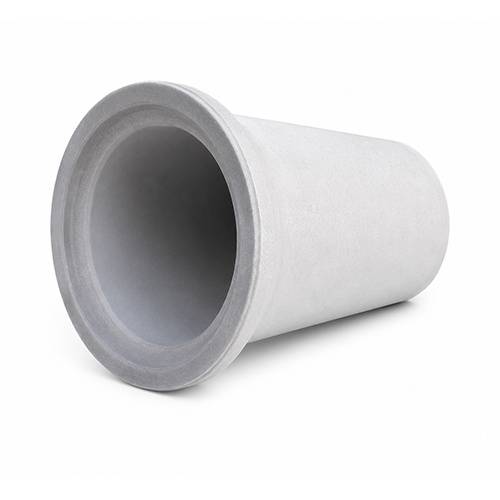

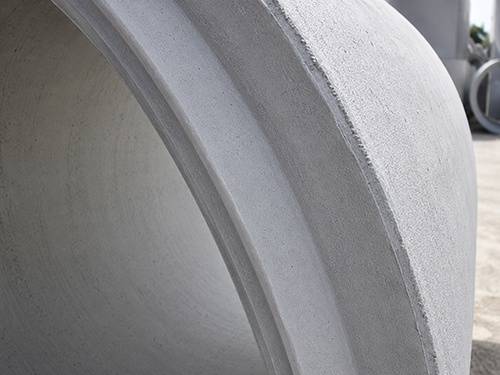

VR관

VR관

상세규격

몸체호칭	접속호칭	D	T	L	D	D1	D2	D3	L6
450	400	35	2500	250 (300)	310 (360)	320 (380)	440	55
450	450	38					440	55
500	500	42					440	75
600	600	50					430	90
700	700	58					430	90
800	800	66					430	90
900	900	75					440	90
1000	1000	82					440	90
1100	1100	88					450	90
1200	1200	95					450	90
